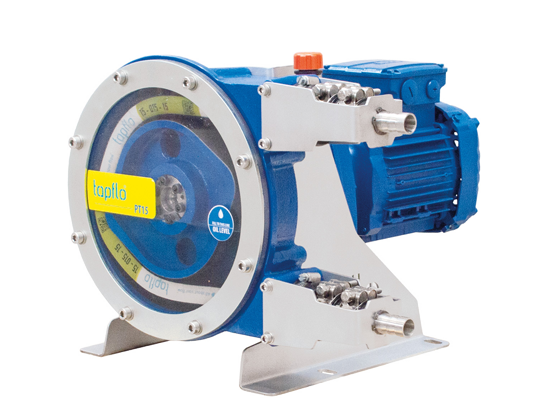

PTL系列
材質、參數和限值
技術參數 | 規格 |
泵殼材質 | 鋁合金 |
軟管材質 | 工業級加強型 - NR (標配), NBR, EPDM, CSM ATEX防爆加強型 - NR, EPDM 食品級加強型 - NR FDA, NBR FDA, EPDM FDA 擠出軟管 – 硅膠 |
接頭插口材質 | 不銹鋼AISI 316L (標配), PTFE, PE AST, PP |
接頭類型 | 寶塔接頭 (標配), EN1092-1 法蘭， ANSI 法蘭， BSP/NPT 螺紋，Camlock快接，DIN 32676 卡箍， DIN 11851 螺紋，SMS 3017 卡箍 |
電機* | IEC 標準, 三相，4極, 50/60 Hz, IP55+PTC |
| 最大流量 | 5 m3/h |
| 最大粘度 | 12 000 cP*** |
| 液體最高溫度 | 80 oC** |
| 最大出口壓力 | 4bar (配加強型軟管) |
| 最大吸程 | - 0.9 bar |
應用領域
制藥、水處理、食品和飲料、化妝品、化工
? 流量可達5m3/h
? 滾輪設計
? 潤滑劑類型：硅脂（食品級認證）
? 泵殼材質：鋁合金
? 7種尺寸可供選擇
? 齒輪電機可水平或垂直安裝
-
產品手冊&操作指南
-

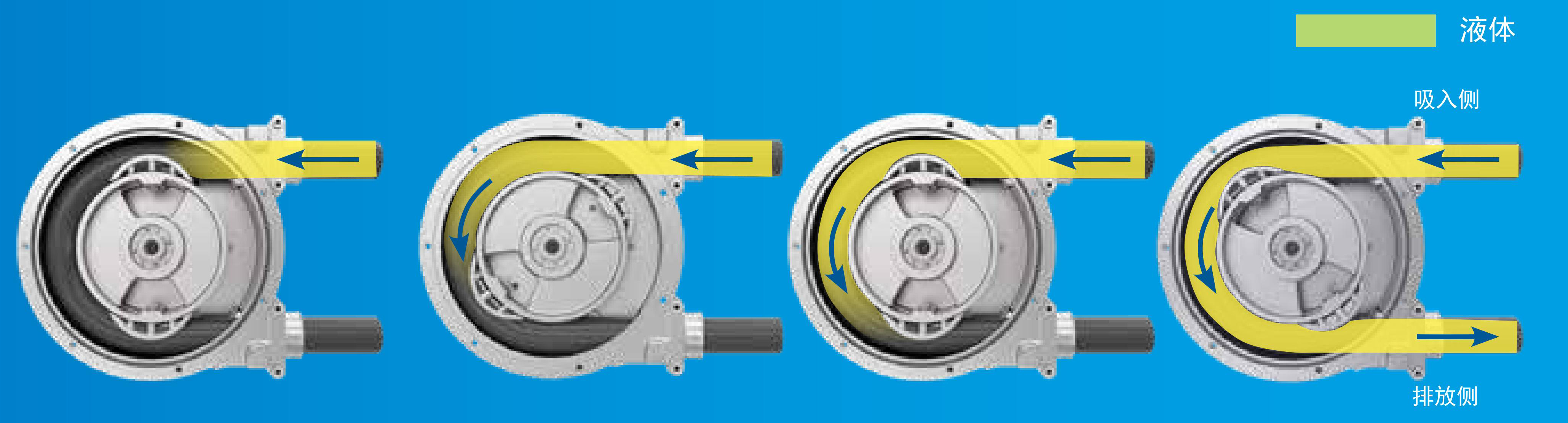

工作原理
PTL低壓軟管泵采用滾輪設計
該設計適合出口壓力低于4bar的應用。滾輪對軟管造成的摩擦力較小，因此軟管只需使用硅脂潤滑即可。滾輪可依據泵的尺寸通過支架或墊片進行調節。
-
常規齒輪電機參數*
-

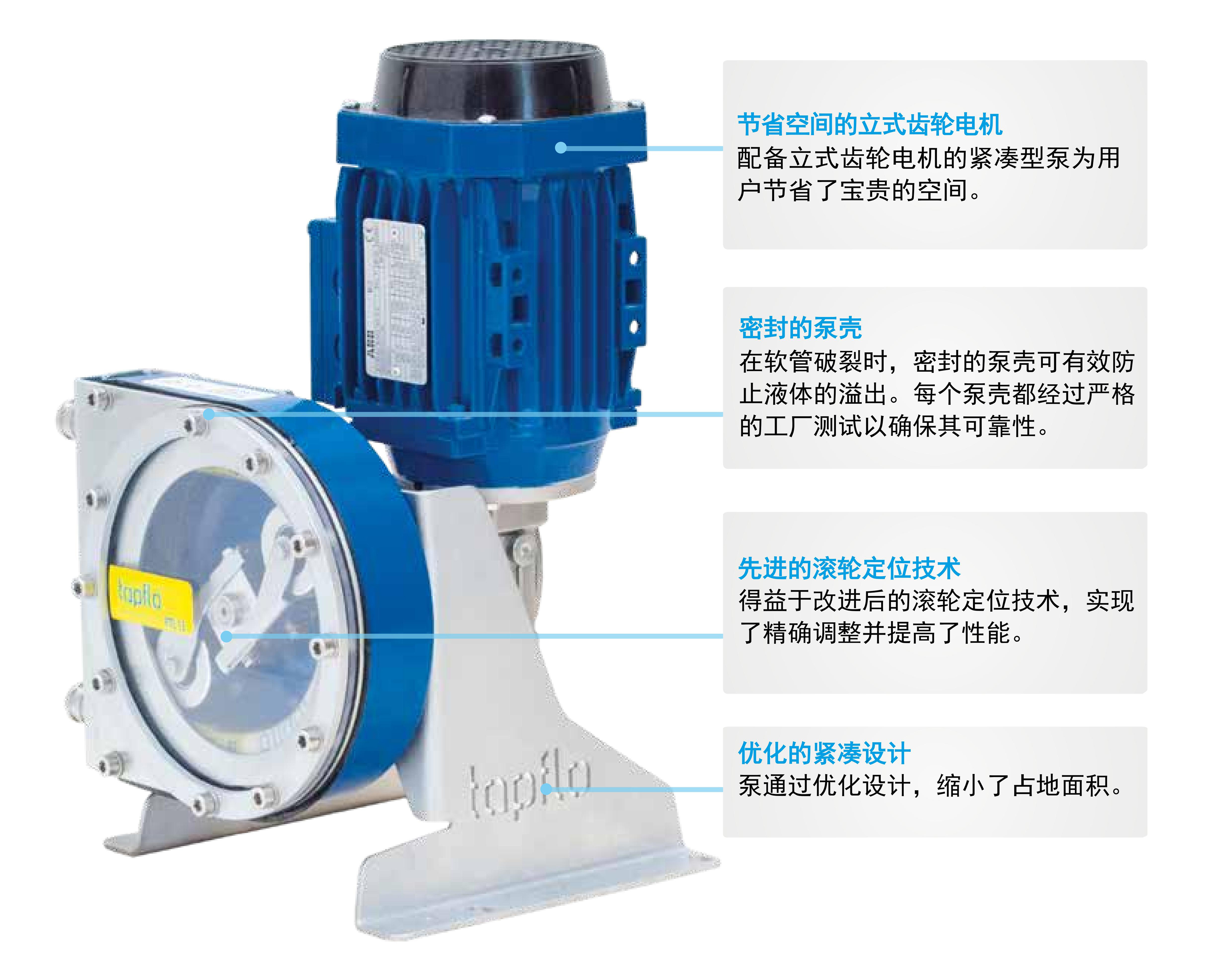

PTL泵的優化設計
-

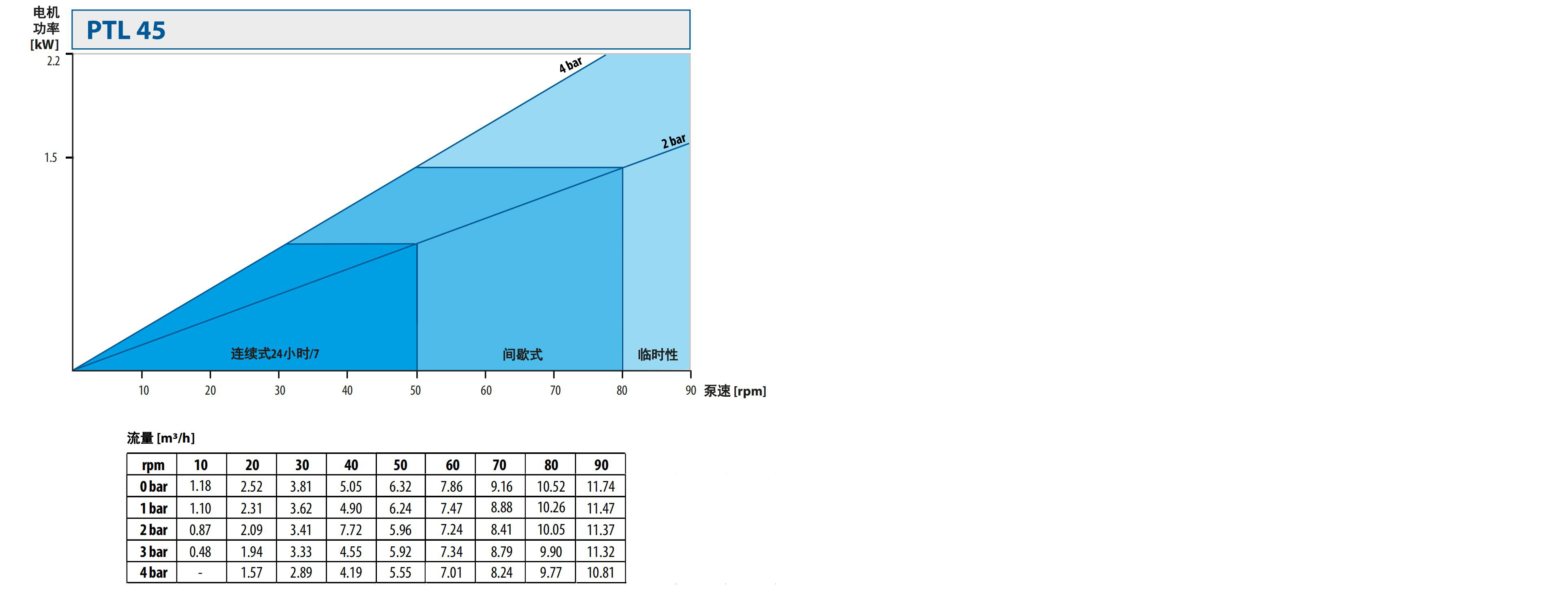

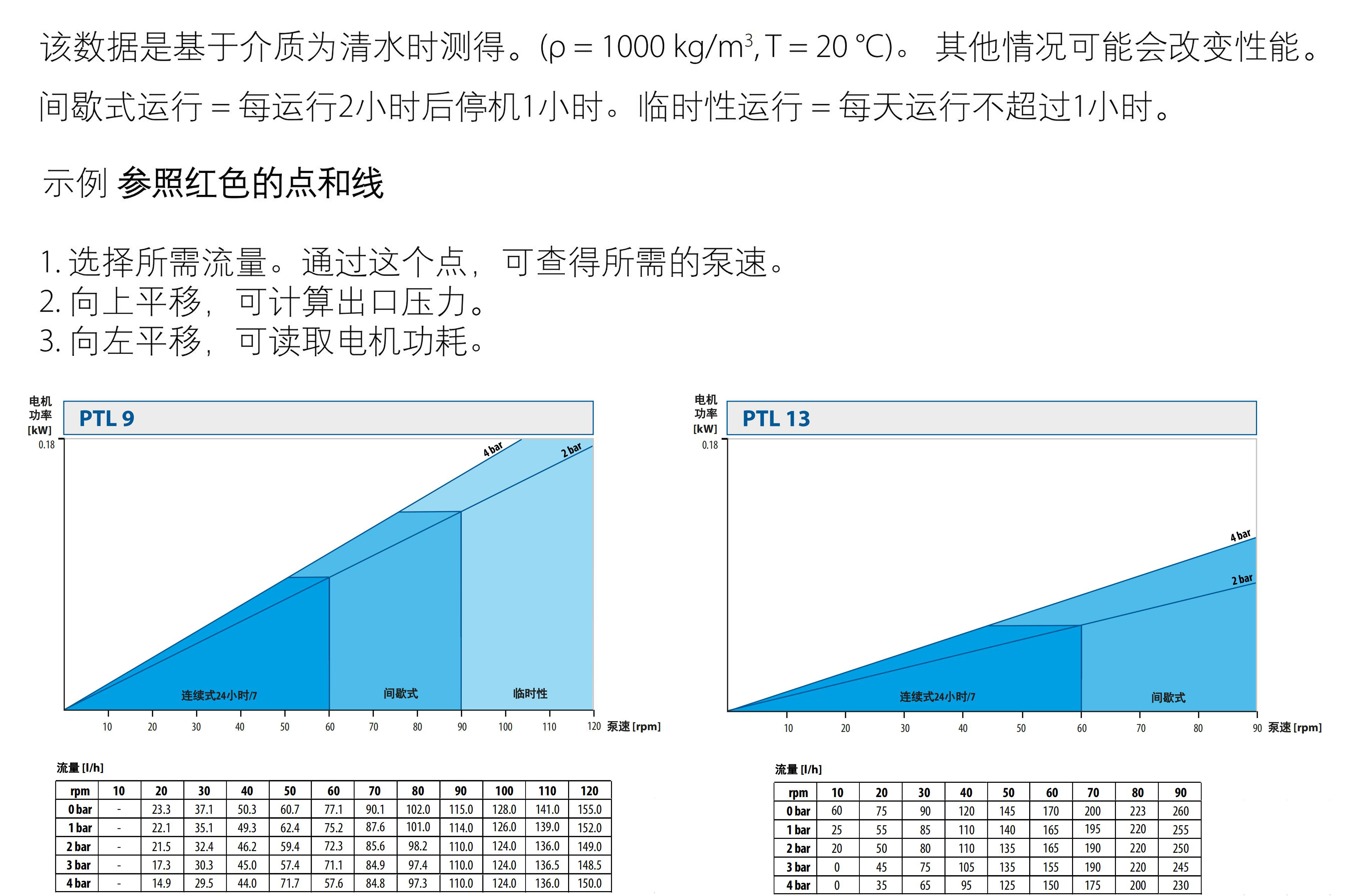

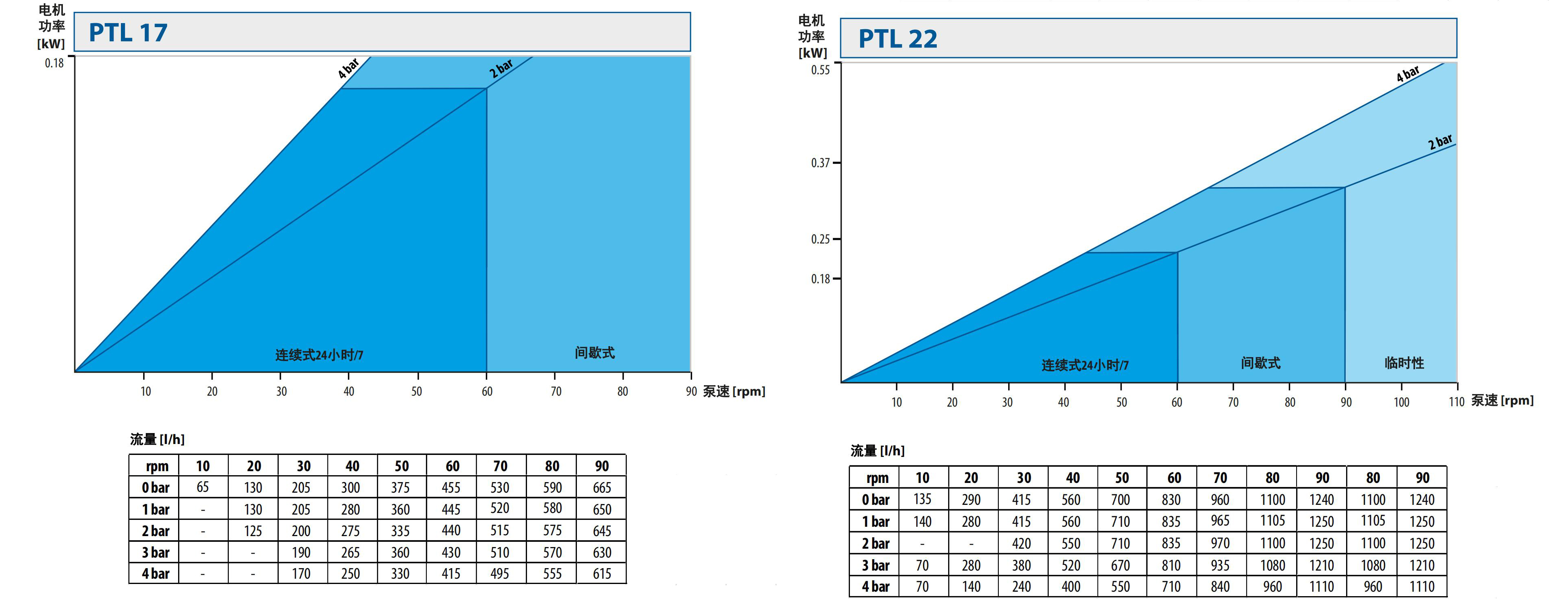

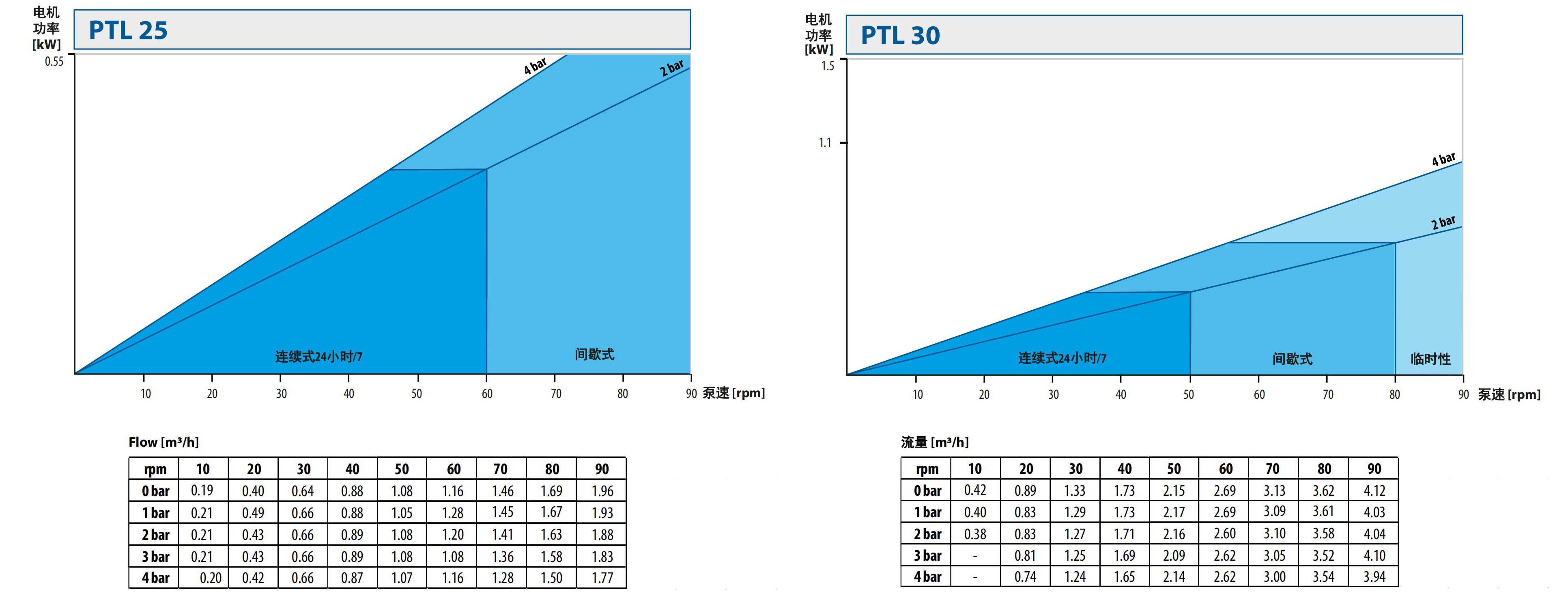

性能曲線
-
